浓硫酸储罐防腐涂料使用方法

油酸加工厂，生产98%浓硫酸对含水油脚进行脱水处理，反应时温度 可达400℃，硫酸浓度可50%~93%;反应罐为ф2200mm*3200mm的A钢制圆塔因此必须采用可靠的方法对钢塔进行防腐处理。

施工方法：

1) 基层处理:

金属基层施工前应将铁锈油污等用10%的碱液清除,再用清水洗净残余的碱液。和稍干后才可进行下步作业，对于基层要求施工前20mm深度内含水率不大于6%。

2)原材料准备:

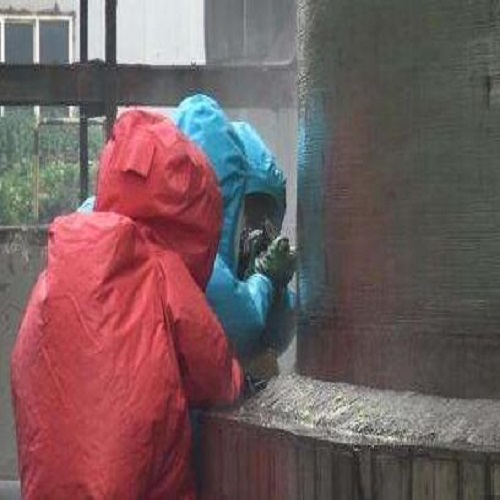

为增加粘结力,防止出现空鼓,可用KNM22满刷一遍,按A/B重量比4：1，厚度0.3mm刷涂稀薄且均匀,不能有气泡、起皮、流淌等缺陷。至少应干燥24h。为增加耐磨耐腐蚀性待底漆干燥后，在焊接处，易磨损处上覆涂KNM17，厚度6mm,一般是边施工边配置，一次配置量最大不能超过1.5公斤，一次调配过多，胶凝固的快，还没用完已经部分凝固而不能使用。

3）检测：

KNM17在25℃固化时间是24小时，待膜完全固化后，用测厚仪测量防腐厚度、电火花检测有无漏点，若出现漏点修复漏点，再次电火花检测，确保完全无漏点后方可投入使用。
