产品介绍
浓硫酸防腐蚀耐磨涂料
原料配比(质量份)
原料 |
1号 |
2号 |
聚氨酯树脂 |
27 |
20 |
聚四氟乙烯 |
8 |
25 |
;氧化二铬 |
14 |
8 |
钛白粉 |
4 |
2 |
二氧化硅 |
2 |
— |
二甲苯 |
35 |
30 |
丙酮 |
10 |
10 |
乙酸乙酯 |
— |
5 |

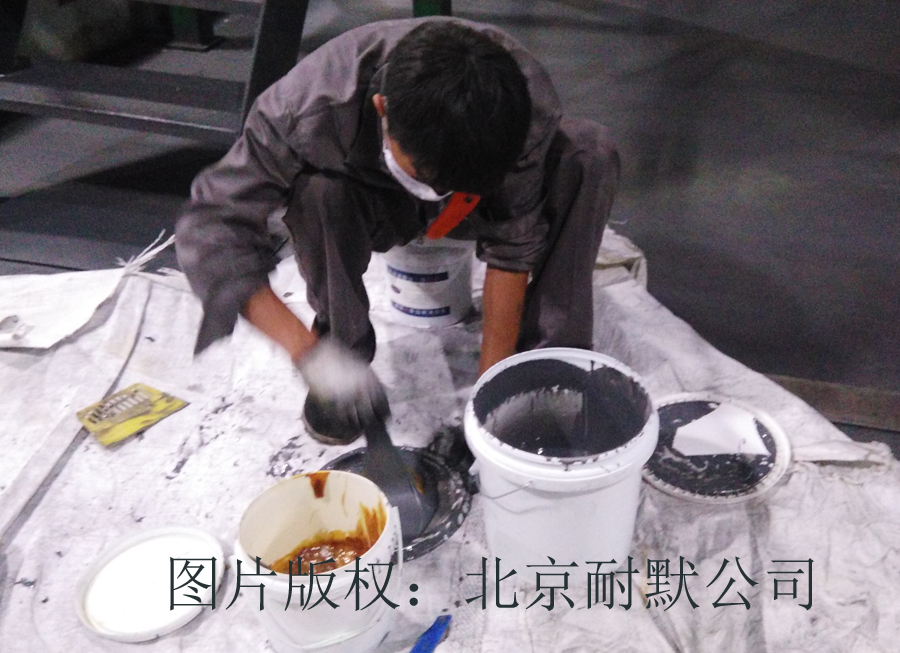

图(1)北京耐默公司刘工正在配制浓硫酸防腐耐磨涂料
制备方法将混合溶剂加入到耐磨、润滑填料中,进行球磨分散。将球磨好的填料与聚氨酯黏结剂充分混合分散,即得到浓硫酸防腐蚀耐磨涂料。
原料配方浓硫酸防腐蚀耐磨涂料,主要由聚四氟乙烯、聚氨酯树脂黏结剂、金属氧化物填料、混合溶剂组成。
黏结剂是聚氨酯树脂。选用湿气固化型聚氨酯树脂。其所用的耐磨、润滑填料由聚四氟乙烯细粉及金属氧化物组成,金属氧化物采用的是三氧化二铬细粉、钛白粉和二氧化硅细粉。

图(2)浓硫酸反应车间,已经腐蚀的硫酸罐体,可采用KN17材料修复

图(2)浓硫酸反应车间,已经腐蚀的硫酸罐体,可采用KN17材料修复
浓硫酸防腐蚀耐磨涂料主要由湿气固化型聚氨酯树脂6〜36、聚四氟乙烯8〜30、三氧化二铬5〜30、钛白粉2〜10、二氧化硅0〜10,混合溶剂组成。
所使用的混合溶剂质量份为二甲苯20〜80、丙酮10〜50、乙酸乙酯余量。
产品应用本品适用于风机叶轮和蜗壳表面,通过喷涂方法,涂敷在零件表面上,在湿度为RH70%以上,常温下放置48h以上,即获得耐磨减磨防腐涂层。
产品特性本品耐磨、减磨,涂料涂敷到风机叶轮和蜗壳工作表面上,可以起到降低与烟灰和尘土的摩擦系数,减少叶轮和蜗壳的磨损,延长使用寿命的作用。
由于采用的主要原料聚四氟乙烯和三氧化二铬是优异的耐磨蚀材料,本涂料还具有良好的耐腐蚀性。
更多产品
